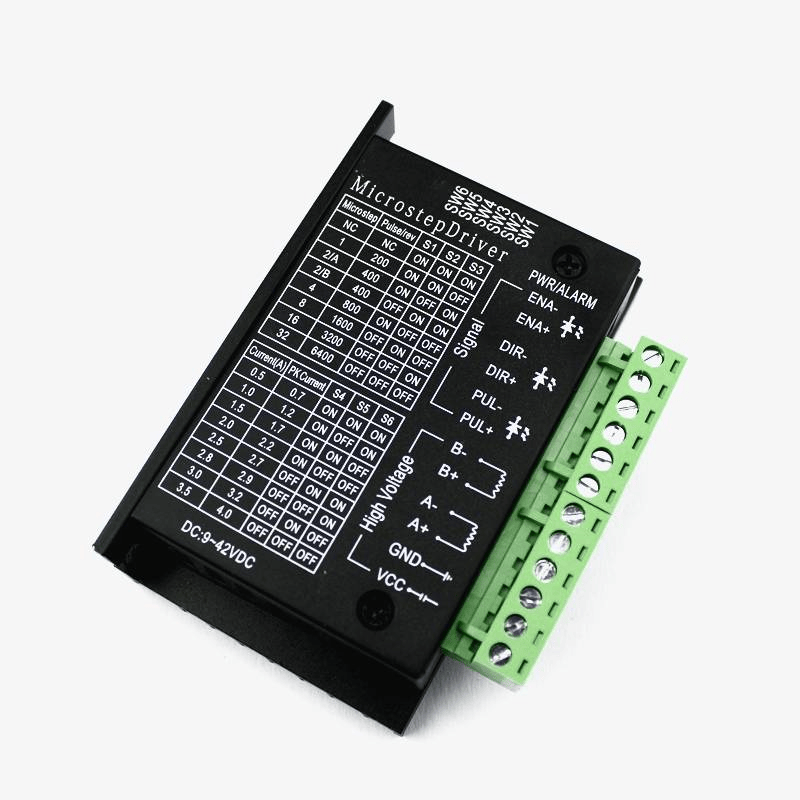

Контроллер драйвера шагового двигателя TB6600 4А

TB6600 представляет собой наиболее удобное решение для работы с мощными шаговыми двигателями типа NEMA. Поддерживает работу при максимальном пиковом токе до 4 А (непрерывный составляет 3.5 А), из чего нужно рассчитывать возможность совместимости с теми или иными двигателями.

С помощью данного модуля можно регулировать направление и скорость (число оборотов в единицу времени) вращения вала шагового двигателя. Поддерживается работы с двухфазными, четырехфазными и гибридными двигателями типов 57 и 42. С помощью винтовых клемм на одной из сторон корпуса устройства выполняется подключение выводов двигателя, а также управляющих сигналов с программируемого контроллера (например, с Arduino) и контактов от источника питания.

Если снять заднюю крышку устройства, то вашему взгляду предстанут 6 DIP-переключателей. Через комбинацию их положений можно настроить значение микрошага (точность работы двигателя, 1, 2/A, 2/B, 4, 8, 16, 32) и максимальной выходной силы тока с драйвера (0.5 А, 1 А, 1.5 А, 2 А, 2.5 А, 2.8 А, 3.0 А, 3.5А).

Все сигнальные клеммы оснащены высокоскоростной оптронной изоляцией, повышающей ее способность противостоять высокочастотным помехам. С обратной стороны модуля встроен радиатор для дополнительного усиления эффекта охлаждения (более интенсивного отвода тепла от устройства в окружающую среду).

Технические характеристики:

Модель драйвера: TB6600

Количество осей: 1

Напряжение питания: 9…42 В постоянного тока

Напряжение сигнальной линии: 3.3…24 В постоянного тока

Поддерживаемые значения микрошагов: 1, 2/A, 2/B, 4, 8, 16, 32

Настройка силы тока на выходе: 0.5 А, 1 А, 1.5 А, 2 А, 2.5 А, 2.8 А, 3.0 А, 3.5А

Размеры: 96 x 56 x 33 мм

Вес: 200 г
